光譜儀廠家創想儀器（GLMY）告訴你關于CMOS與CCD傳感器的比較
CMOS：互補金屬氧化物半導體，Complementary Metal Oxide Semiconductor
CCD：電荷藕合器件，Charge Coupled Device
CMOS:集成在金屬氧化物半導體材料上。
CCD:集成在半導體單晶材料上;兩者的工作原理一致：都是利用半導體的光電效應進行光信號與電信號轉換，主要區別在于信號的傳輸處理方式不同。
而CMOS上的每一個像素點都能讀取光信號，并且每個像素點單獨配置了信號放大器，能直接將電信號直接傳輸給電路板。

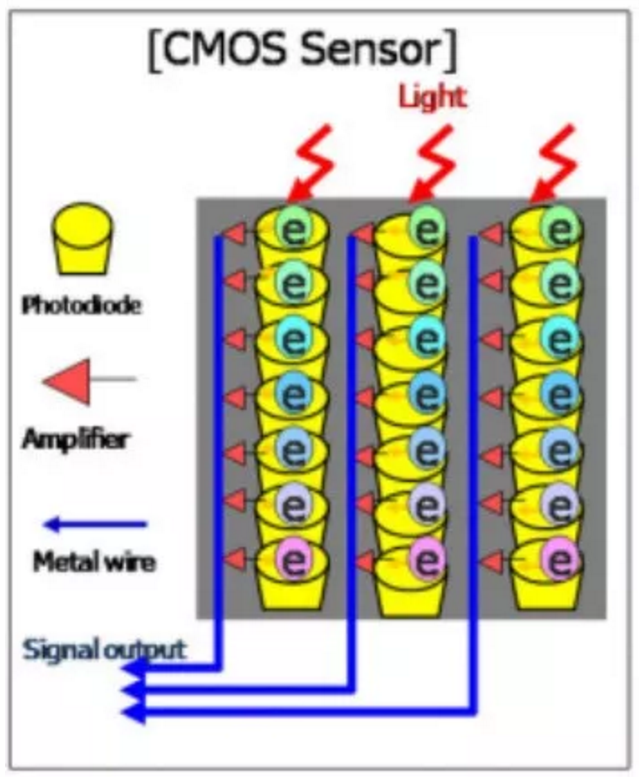

CMOS檢測模型圖

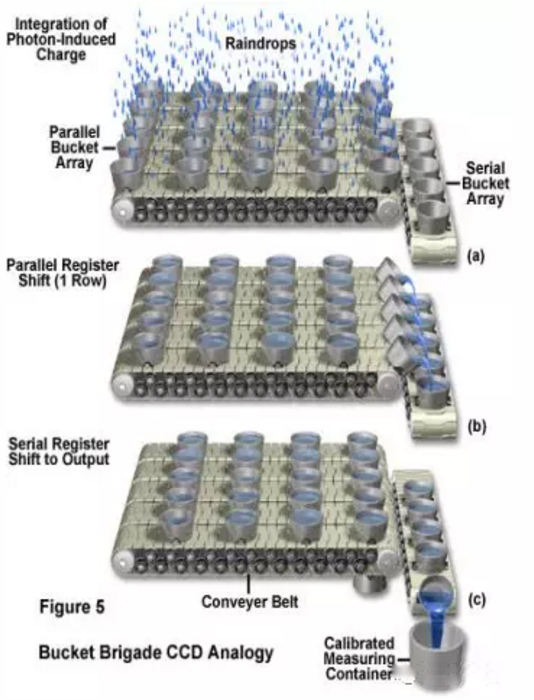

CCD的信號傳輸方式可作如下理解：
接收到的光相當于密集的雨點，CCD的像素點相當于一個個水桶。這些水桶按列平行排布，每一列再逐列傳給轉移桶(信號讀取)，然后將數據一起打包放大輸出(數據傳輸)，完成數據轉換。這就是典型的CCD信號處理過程。
CCD檢測模型圖
CMOS對比CCD的優勢
更高的分辨率由于設備的動態范圍的提升，準確測量譜圖中暗區域能力也提高了。這個值預示著在低信號水平將會有更強地分辨能力。
更高的靈敏度
CMOS檢測器比CCD檢測器的有更高的光敏性。
更低的功耗
CMOS傳感器的光信號采集方式為主動式，感光二極管所產生的電荷會直接由晶體管放大輸出。但CCD傳感器為被動式采集，需外加電壓讓每個象素中的電荷移動，而此外加電壓通常需要達到12~18V。高驅動電壓更使其功耗遠高于CMOS傳感器的水平，CCD發熱量比CMOS更大，對儀器的散熱/恒溫效果更苛刻。
更寬的動態范圍
動態范圍是指信號最大值與最小值的比值，CMOS比CCD有大幅提升。由于CMOS動態范圍的提升，測量光強很弱的暗區域能力將提高。測量低含量元素的準確性和穩定性，都會有很多幫助。
