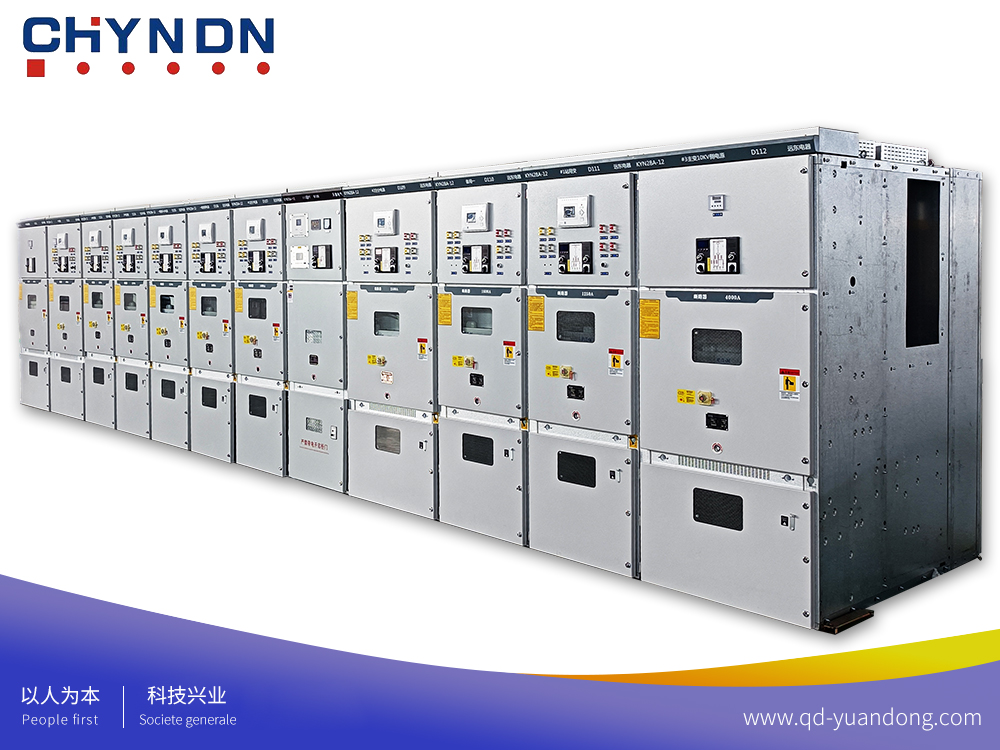

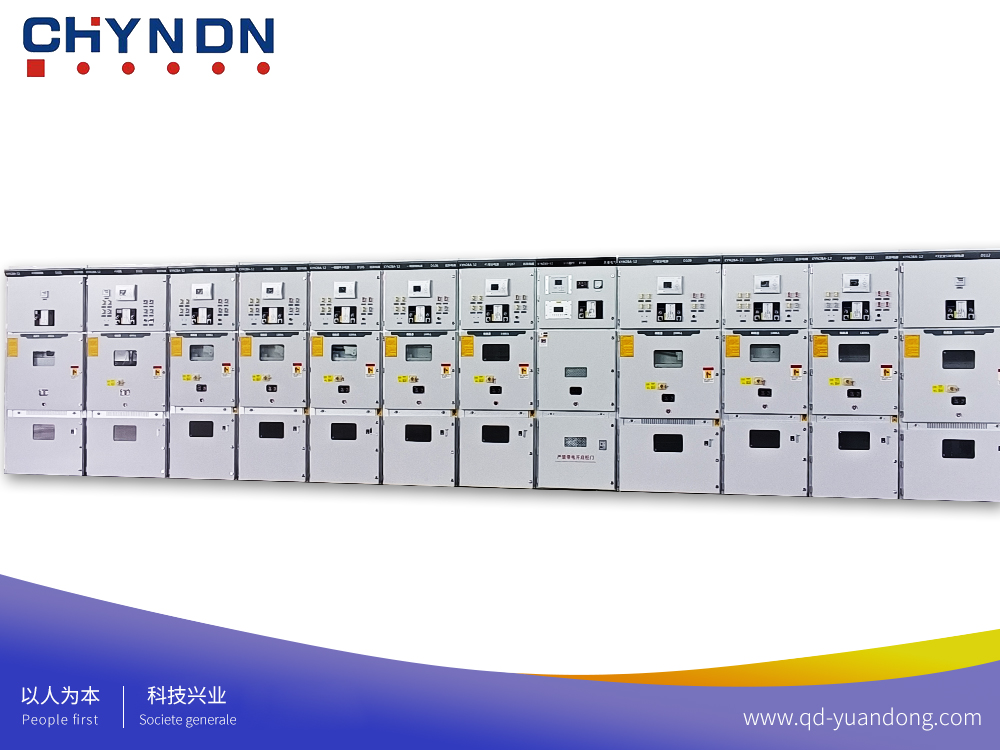

鎧裝移開式金屬封閉開關設備(KYN28A-12/1250-31.5柜)

產品說明

KYN28A這種3.6~15KV電壓的中置式開關柜,以它優越的性能和結構得到廣泛的使用。KYN28A型戶內金屬鎧裝開關設備是在KYN28型戶內金屬鎧裝開關設備的基礎上改進升級后的產品。KYN28A每個隔室隨著內部安裝元器件的變化而有所不同,電氣方案更是千變萬化。
開關柜由固定的柜體和可抽出部分(簡稱手車)兩大部分組成,開關柜被隔板分割成各個功能單元。柜體的外殼和各功能單元的隔板均采用敷鋁鋅鋼板拴接而成。它具有很強的抗腐蝕與抗氧化作用,并具有比同等鋼板高的機械強度。功能單元大體可分四部分組成,分別為母線室(A)、斷路器手車室(B)、電纜室(C)和繼電器儀表室(D)。每一單元外殼均接地。開關柜具有電氣五防:
 1防止帶負荷分、合隔離開關
斷路器、負荷開關、接觸器合閘狀態下不能操作隔離開關,這樣可以很大程度的減少拉弧造成設備的損傷。針對KYN28A開關柜而言,是指KYN28A開關柜在運行狀態下,禁止搖出手車。
2 防止誤分、誤合斷路器、負荷開關、接觸器
只有操作指令與操作設備對應才能對被操作設備操作,任何錯誤違規的操作都將無法實現對設備的操作。這在KYN28A開關柜中,二次控制元器件及保護線路設計中得到充分的考慮,在斷路器手車自身攜帶有防跳和閉鎖裝置,更多程度上遏制了誤操作。
3 防止接地開關處于閉合位置時關合斷路器、負荷開關
只有當接地開關處于分閘狀態,才能合隔離開關或手車才能進至工作位置,才能操作斷路器、分荷開關閉合。這一點在KYN28A機械結構設計時采用機械聯鎖和電氣聯鎖的方法來實現。
4 防止在帶電時誤合接地開關
只有在斷路器分閘狀態,才能操作隔離開關或手車才能從工作位置退至試驗位置,才能合上接地開關。這一點在KYN28A機械結構設計時采用機械聯鎖的方法來實現。
5 防止誤入帶電室
只有隔室不帶電時,才能開門進入隔室。這一點在KYN28A開關柜設計時,一般采用電纜室及后門裝設電磁鎖的辦法來實現。對裝設接地刀的開關柜,因接地刀在操作傳動機構中已經考慮到這個問題,分閘位置時開關柜電纜室及后門打不開。因此,在裝設接地刀的KYN28A開關柜可以不裝設電磁鎖。

KYN28主要技術參數



序號

項目

單位

數據

1

額定電壓

kV

12

2

額定電流

A

630,800,1000,1250、1600、2000、3150、4000

3

額定頻率

Hz

50

4

額定短路開斷電流 (有效值)

kA

20、25、31.5、40

5

額定短路關合電流(峰值)

kA

50、63、80、100

6

額定峰值耐受電流(峰值)

kA

50、63、80、100

7

4s額定短時耐受電流(有效值)

kA

20、25、31.5、40

8

額定絕緣水平

1min工頻耐受電壓

對地及相間

kV

12

(有效值)

真空斷口間

48

雷電沖擊耐受電壓

對地及相間

kV

75

(峰值)

真空斷口間

85

9

輔助回路和控制回路1min短時工頻耐受電壓

kV

2

10

額定操作電壓

分閘線圈

V

AC/DC 110/220

認證證書

KYN28A-12-1250-31.5 CQC產品認證證書.jpg

KYN28A-12-1250-31.5 CQC產品認證證書
