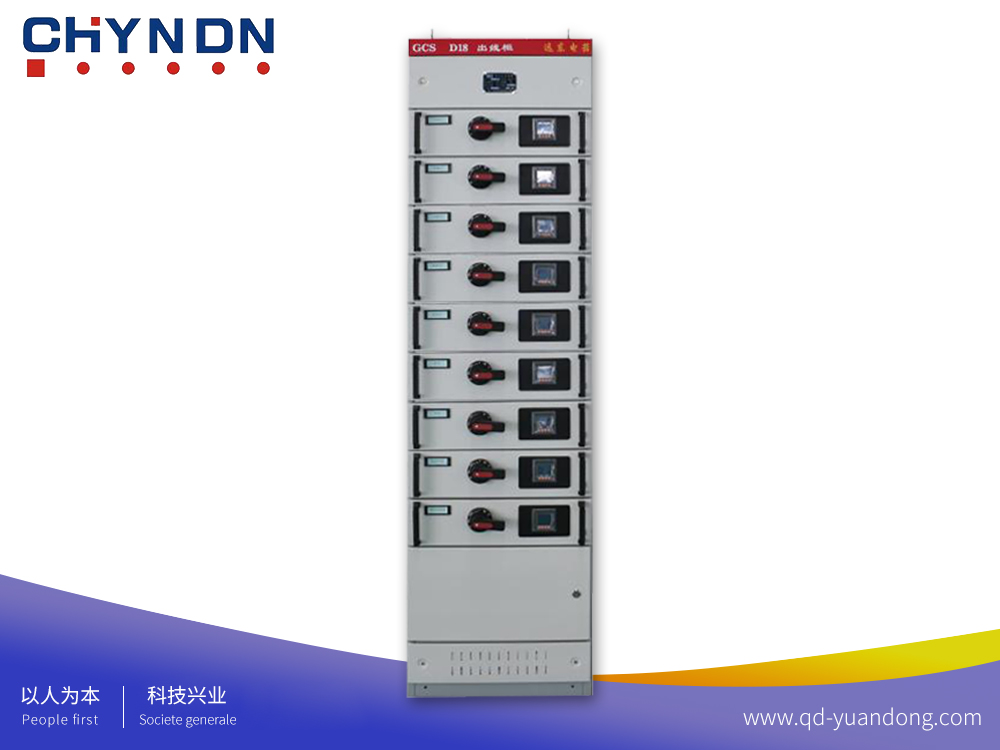

GCS低壓開關柜，是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制的低壓抽出式開關柜。置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率50（60）Hz、額定工作電壓為380V（400）、（600），額定電流4000A以下的發、供電系統中的配電、電動機集中控制使用的低壓成套配電裝置。
GCS的框架由8MF（KS）型鋼拼裝而成，從單體強度上講GCS要優于MNS。模數孔E=20mm，抽屜單元高度的模數為160mm，分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列，全部采用1/2單元最多可做22個抽屜。GCS低壓抽出式開關柜具有較高技術性能指標、能夠適應電力市場發展需要，并可與現有引進的產品競爭。根據安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜，還具有分?jǐn)唷⒔油芰Ω摺?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點。
執行標準：GB7251.1-2013，GB7251.12- 2013

主要技術參數：
額定工作電壓Ue（V）：AC380V
額定頻率 fn(Hz)： 50Hz
額定絕緣電壓Ui（V）：AC660V
輔助電路絕緣電壓Ui（V）：AC400V
額定沖擊耐受電壓Uimp（kV）： 6kV
過電壓類別： Ⅲ
材料組別： Ⅲa
污染等級： 3
電氣間隙： ≥10.0 mm
爬電距離： ≥12.5 mm
溫升驗證方法： 方法a
主母線的額定電流、額定短時耐受電流和額定峰值耐受電流： 2500A、50kA/105kA
配（饋）電柜配電母線的額定短時耐受電流和額定峰值耐受電流：1000A、 30kA/63kA
成套設備的額定電流等級有（InA)：4000A；3600A、3200A、3150A、2900A、2600A、2500A、2200A、2000A、1800A、1600A;1500A、1400A、1250A、1000A、800A、630A、600A、500A、400A。

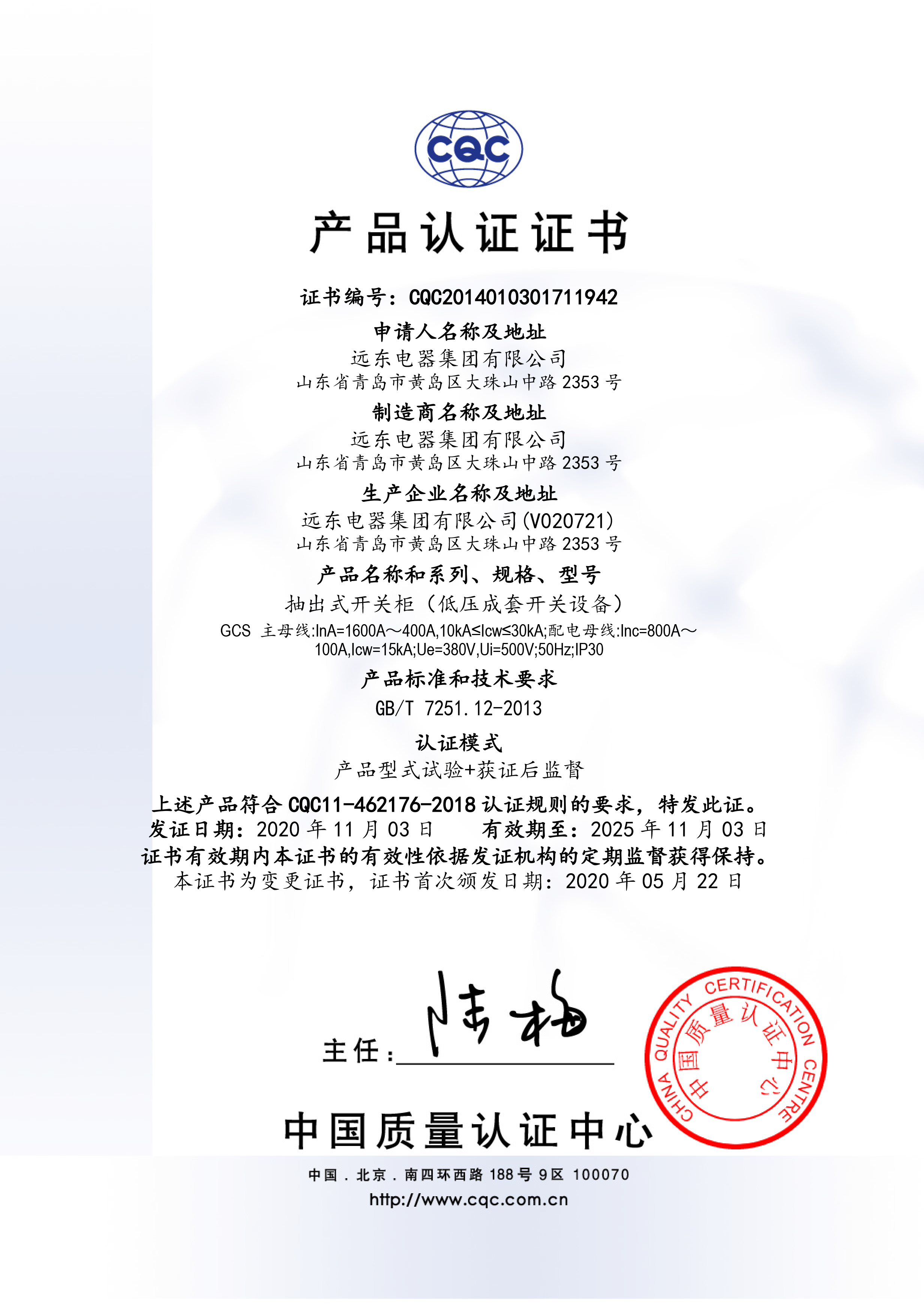

GCS 1600A-400ACQC產品認證證書

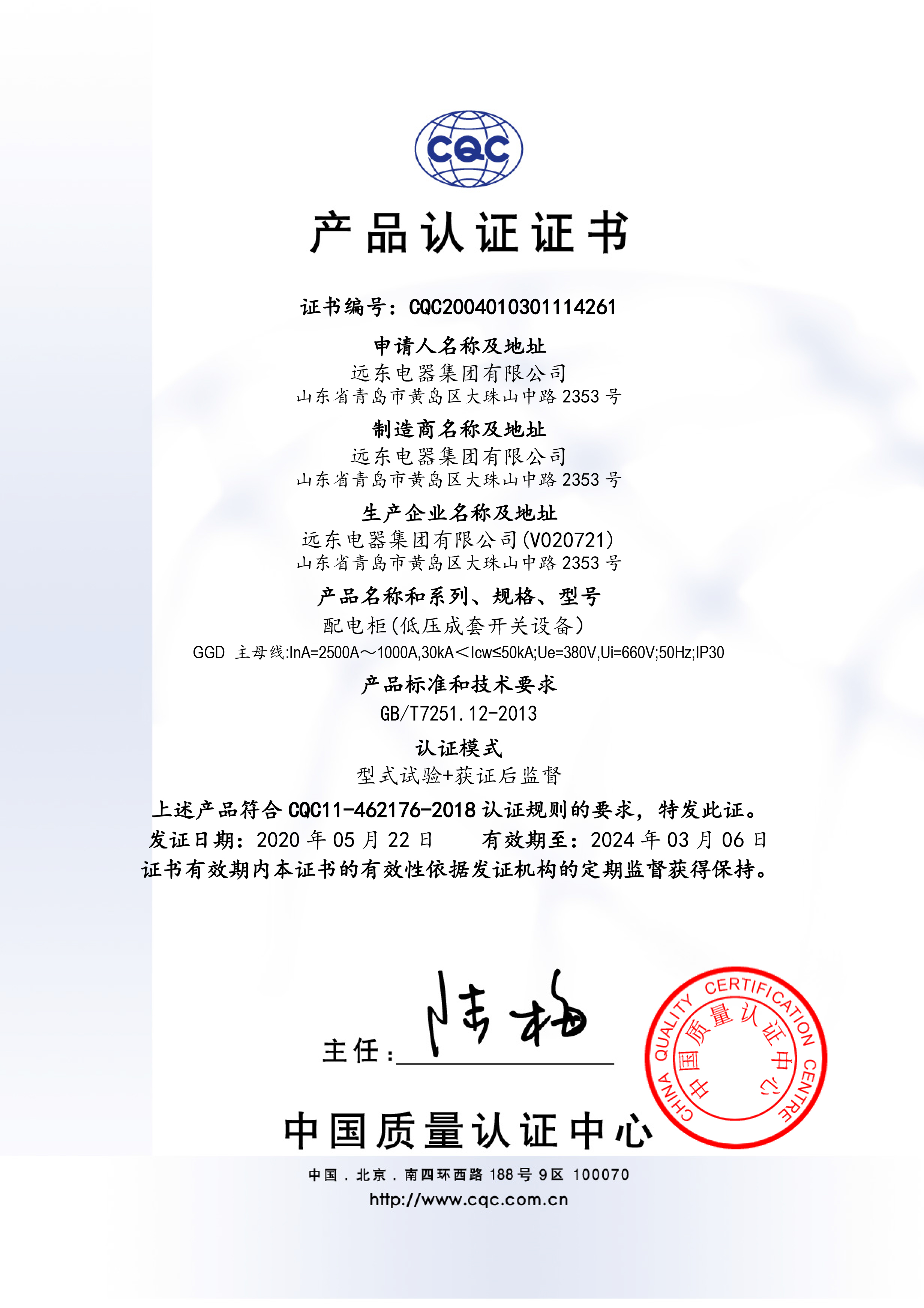

GCS 2500A-1000ACQC產品認證證書

GCS 4000A-1600ACQC產品認證證書
